Poliermaschine FPM, Flachpoliermaschine

Flachpoliermaschine

- Medaillien

- Geschenkartikel

- Münzen

- Designartikel

- Plaketten

- Abzeichen

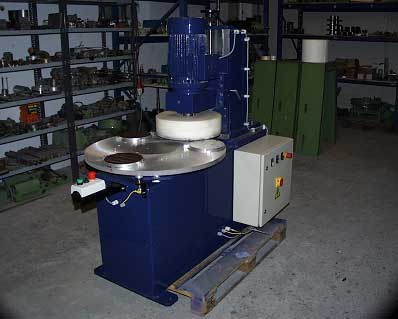

FPM – Flachpoliermaschine

Der Automat arbeitet nach dem Prinzip der Flächenschleifmaschine. Er besteht aus einem Maschinenständer und dem Schleiftisch mit Antrieb. Der Maschinenständer dient zur Aufnahme der Tischplatte, sowie dem eigentlichen Schleiftisch mit Antrieb. Die Arbeitshöhe liegt bei 700 mm. Der Schleiftisch hat Abmessungen von 600 mm Durchmesser und 20 mm Dicke und ist auf einem Axiallager geführt. Der Schleiftisch dient zur Aufnahme der Werstückspann-vorrichtungen und kann in seiner Drehzahl stufenlos von 2 – 20 UpM geregelt werden.

Werkstückplatte - FPM Die Einheit vom Typ ST1 ist in schwerer Ausführung gebaut und sitzt angeflanscht an die Maschinengrundkonstruktion. Der Antrieb der Schleifspindel erfolgt direkt über einen Drehstrommotor mit 3 kW Antriebsleistung. Der Antrieb ermöglicht Drehzahlen von 500 – 1000 UpM. Die Schleifspindel ist reichlich dimensioniert und kann bei einem Scheibensitz von 50 mm einen maximalen Scheibendurchmesser von 400 mm aufnehmen. Die Schleifspindel ist für den Rechts – und Linkslauf vorgesehen.

Flachpoliermaschine
